五、詳細配置說明

   1、顯示記錄儀主機

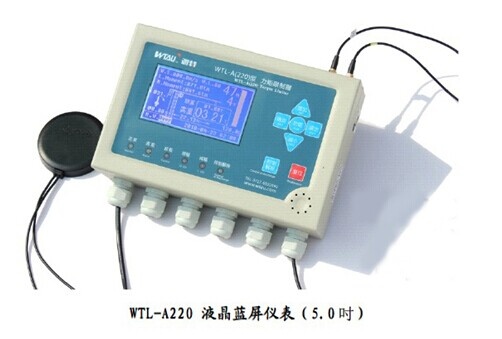

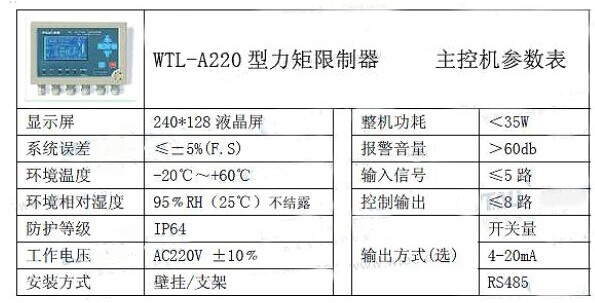

   1.1 WTL-A520 型力矩限制器主機（見下圖）

功能簡述：

   1、實時監控：實時監控采集起吊重量、工作幅度、吊鉤高度、回轉角度、環境風速等多項與安全相關的作業工況數據。

   2、5.7 寸液晶屏:采用5.7 寸工業級彩色液晶屏，SGCC 高耐蝕性熱鍍層鋼板機身，鋁合金面板；最大640(H) x 480(V)像素,

   3、圖文顯示：漢顯液晶顯示屏，界面以數值、文字、圖形等方式實時顯示當前實際工作參數和塔機額定工作能力參數，更直觀的了解塔機工作狀態。

   4、動態仿真：全彩色圖形界面，可動態仿真的顯示當前起重設備的工作狀態，界面更真實，更直觀。

   5、聲光報警：當有實際工況參數將到達到預設的限定值時儀表就會發出聲光報警提示，達到預設的限定值時在報警同時會輸出安全控制信號，確保施工安全。

   6、密碼保護：多級密碼保護功能，可設定修改權限和防止無關人員的隨意修改。

   7、USB 導出：內置USB 接口可隨時導出數據，通過對記錄數據的分析可以完整的還原塔機作業狀況，有助于調查事故原因及認定事故責任。

   8、PLC 支持：可外接PLC,智能儀表，板卡，模塊，變頻器等工業自動化設備。

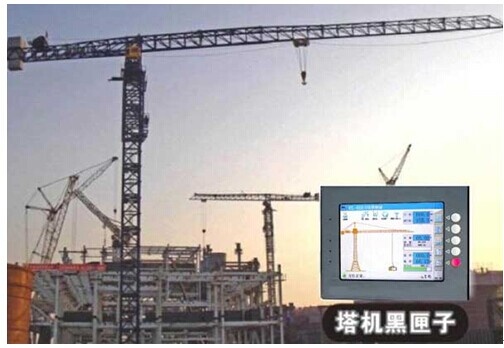

   9、黑匣子記憶功能：帶黑匣子故障記錄功能，可隨時記錄故障信息，可根據需要選配不同大小的存儲空間。

   10、抗干擾：軟硬件對外界電磁波具有強抗干擾能力。

   11、無憂操作：在參數設置及調試時，每一相應的設置界面均有操作說明以方便用戶輕松的使用。

   12、通用性好：能夠滿足多種類型起重機機械要求，能滿足了各種工況無級報警要求。

   13、備份恢復：具有原始參數備份和恢復功能，一旦數據誤設導致不能正常工作即可使用此功能恢復初始狀態。

   14、控制解除：特設有“控制解除”鍵，此狀態下儀表不做控制輸出，滿足用戶特殊工況需求。

   15、抖動延時：防抖動延時功能使儀表輸入數據適應性大大增強。

   16、掉電保護：突然斷電時數據不會丟失?？梢蚤L期連續工作。

   17、中英界面：內置中英文界面，通過頁面中下拉選單切換。

   18、網絡監控：配備先進的GPS 模塊，可實時定位塔機所在的地理位置；并通過GPRS 模塊將現場工況參數實時傳輸?shù)竭h程服務器；用戶通過互聯網遠程監控平臺即可監控任何地點的塔機作業。

   19、遠程鎖機：塔機防碰撞監測系統的功能可以在網絡遠程監控端對任何地點的塔機進行控制鎖機，如發現異常情況即可遠程控制機重機作業，真正起到監控和防范的功能。

   20、遠程維護：通過遠程技術服務工程師可以通過遠控單元對任何地點的儀表進行維護調試。

   21、寬壓工作：最大可適應AC80V~AC250V 電壓，超寬的電壓適應性保證了儀表在塔機電壓不穩定情況下仍然能正常運行

   22、更強的通用性：能夠滿足多種類型起重機機械的需求，滿足各種工況無級報警要求。適用設備更方泛。組態軟件設計，更穩定、更方便的按設備選擇操作系統

   23、更強的擴展性：可擴展實現遠程網絡監控功能, 用戶通過互聯網遠程監控平臺即可監控任何地點的起重機作業。從而實現遠程鎖機、遠程維護、在線升級等物聯網遠控功能。

2、重量傳感器

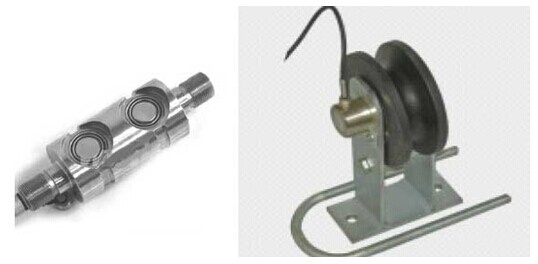

   根據塔機的設計結構，一般選用軸銷式稱重傳感器。ZX 型軸銷傳感器測量精度高，適合在塔機的重量取力，安裝方便簡單，可代替測力環內滑輪軸使用，傳感器可按尺寸制作；也可以單配滑輪安裝于起重臂上懸架，通過對起重鋼絲繩的導向來稱重，安裝方便，不改變原機械結構，稱量準確。

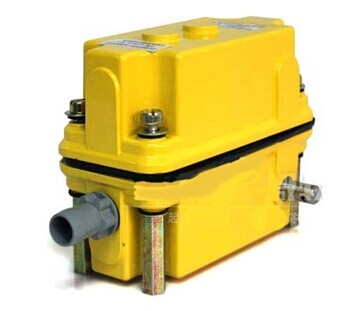

 3、DXZ 型幅度、高度行程限位器

   幅度、回轉傳感器采用內置電位傳感器式行程限位器，通過輸入軸的轉動來改變幅度、高度、回轉傳感器的輸出變化，從而檢測出吊機的實際工作幅度及高度。其安裝方式與現塔機在使用的機械式幅度、高度及回轉限位器一樣，該類型傳感器既可以輸出電位信號至主機儀表，由儀表完成信號處理，達到顯示、報警及控制的目的，該行程限位器也可以輸出4 點機械控制信號。（見下圖）

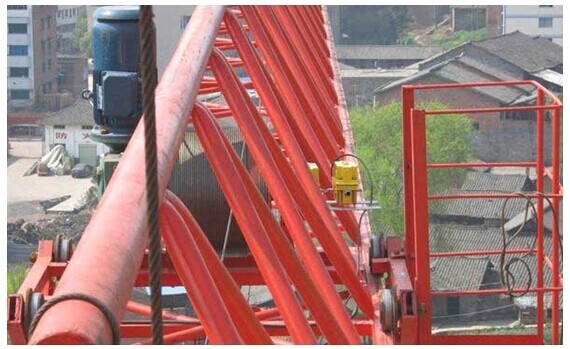

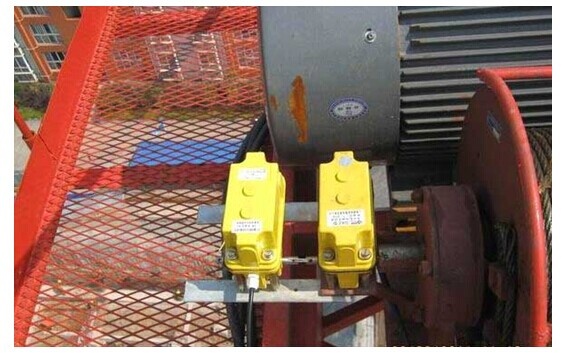

DXZ型幅度、高度行程限位器安裝圖例
