型號：HMS8000-BE

產品研發依據：

GB/T 28264-2017  《起重機械安全監控管理系統》

GB6067-2010        《起重機械安全規程》

GB/T 26470-2011  《架橋機通用技術條件》

TSG Q7015-2016   《起重機械定期檢驗規則》

TSG Q7016-2016   《起重機械安裝改造重大維修監督檢驗規則》

架橋機安全監控管理系統是由鄭州愷德爾科技發展有限公司研發的起重機安全監測和信息化管理產品，其能夠?qū)崿F(xiàn)對架橋機運行狀態的全方位監測、多種不同危險的預警以及運行作業的信息化管理，橋梁行業能夠有效提升架橋機的安全水平和運營效率。

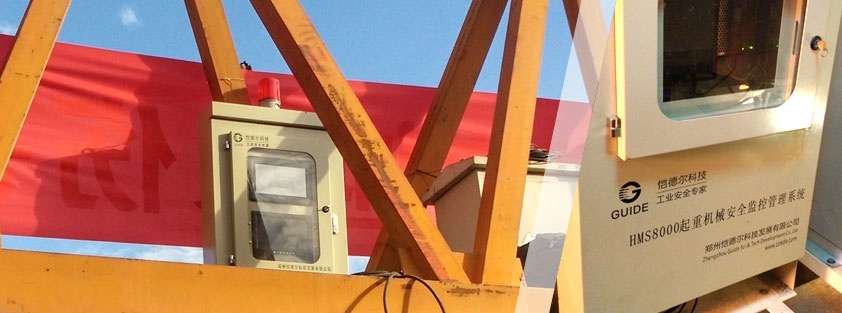

架橋機安全監控管理系統由安裝在施工架橋機上的HMS8000-BE型架橋機安全監測儀和視頻監控器、安裝在遠程管理中心的起重機安全監控系統兩部分組成。

 HMS8000-BE型架橋機安全監控管理系統由帶動態顯示的主機（內置制動控制）、角度傳感器、高度傳感器、傾角傳感器、風速傳感器、起重量傳感器、縱向行程傳感器、橫向行程傳感器、水平傳感器、無線通信模塊等組成，能夠?qū)崟r(shí)采集并顯示架橋機的運行狀態。

HMS8000-BE視頻監控器由分別布設在前支腿、中支腿和天車處的6個攝像頭以及駕駛室的顯示器構成，用于監控架橋機的過孔狀況和與運梁車連接情況。

HMS8000-BE型架橋機安全監控管理系統能夠?qū)崿F(xiàn)對區域多個項目工地、多類架橋機運營信息以及安全狀態的實時管理，便于實現區域架橋機遠程信息化管理的需求。

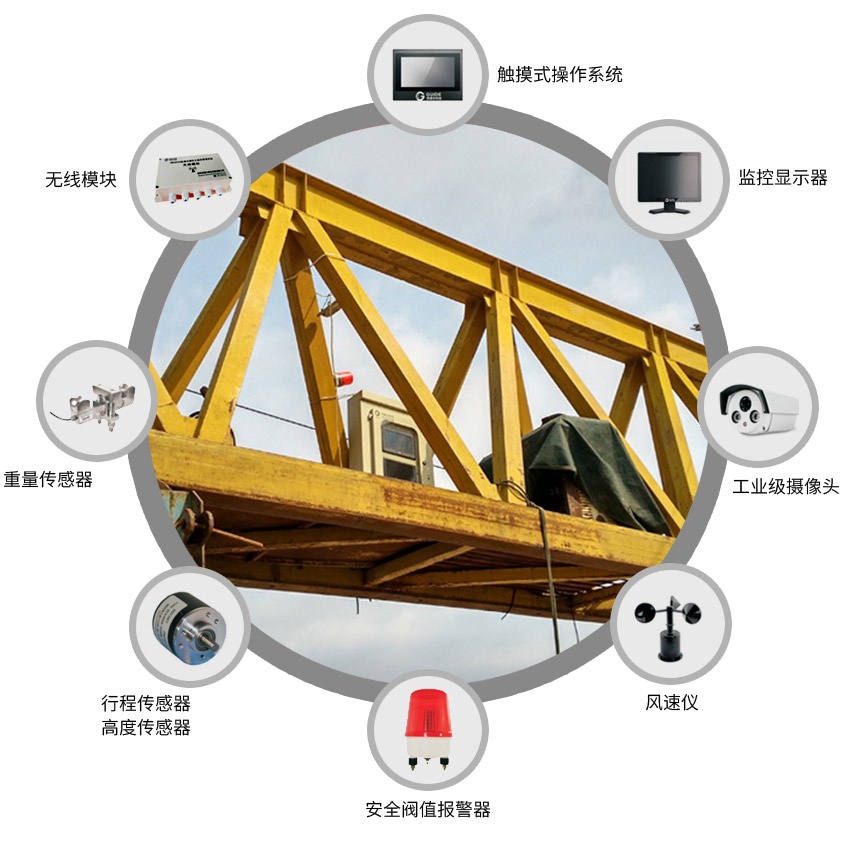

一、部分配置--架橋機安全監控管理系統：

二、系統特點--架橋機安全監控系統：

1）實現了對架橋機天車縱向行程、高度、天車橫向行程、重量、風速、水平度、支腳垂直度、整體縱向行程、整體橫向行程等八種不同量的測量、記錄，從而能夠有效避免港機運轉過程中存在的結構自身危險（超重、風速、傾斜危險）等；

2）系統能夠?qū)崿F(xiàn)架橋機司機、遠程管理者（建設公司、生產公司）等兩層次的管理需求，有效提升了架橋機的安全性能和信息化管理效率；

3）輔助視頻監控系統即可以擴展司機的操作視野，也可以提升遠程監管力度；

4）總體技術參數國內領先，如系統監控參量最多、系統刷新速度最快、系統自組網時間最短、性能最穩定。

三、系統功能--架橋機安全監控管理系統：

1）架橋機運行狀態測試、顯示及記錄功能，包括有架橋機的天車縱向行程、高度、天車橫向行程、重量、風速、水平度、支腳垂直度、整體縱向行程、整體橫向行程數據，對門式起重機安全監測系統和架橋機運行過程中的數據可以記錄在本地監控儀（大于45天）中，同時也可以存儲在遠端的服務器中，滿足架橋機安全事故分析及港機運行效率分析的要求；

2）架橋機傾斜監控功能，通過測量架橋機的縱向傾斜和立柱的傾斜角來分析架橋機的安全狀態，當架橋機的傾斜達到臨界狀態時予以報警，提醒司機謹慎操作；

3）架橋機風速監測功能，對架橋機運行過程中的環境風速進行實時監測，提醒司機進行安全操作；

4）架橋機遠程安全監控功能，能夠?qū)崿F(xiàn)對架橋機運行狀態的遠程實時監控，滿足架橋機遠程管理的需求

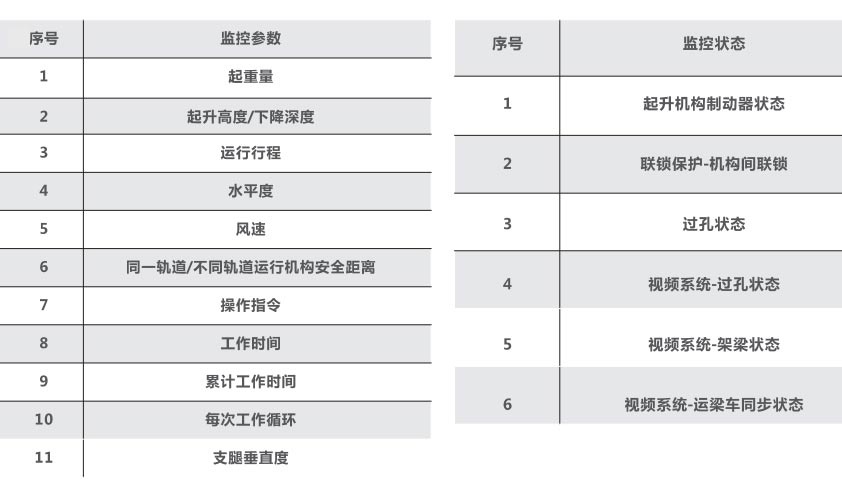

四、監控參數及監控狀態-架橋機安全監控系統：
